Bộ trao đổi nhiệt dạng tấm hàn

Các ứng dụng làm mát điện tử công suất yêu cầu bộ trao đổi nhiệt để truyền nhiệt từ mạch làm mát sang không khí hoặc môi trường khác. Bộ trao đổi nhiệt nước-không khí có thể được sử dụng nếu nhiệt tạo ra do tổn thất có thể được truyền ra không khí bên ngoài. Nếu không phải vậy thì bộ trao đổi nhiệt nước-nước sẽ xuất hiện. Trong trường hợp bộ trao đổi nhiệt nước-nước, nhiệt bị mất từ ​​mạch làm mát điện tử công suất nóng nước được truyền qua bộ trao đổi nhiệt đến mạch nước kỹ thuật lạnh hơn hoặc mạch nước thô. Mặc dù có tên như vậy, bộ trao đổi nhiệt nước-nước có thể được sử dụng với nhiều chất lỏng khác nhau và trong hầu hết các ứng dụng làm mát điện tử công suất, propylene hoặc ethylene glycol được trộn với nước để ngăn môi trường làm mát đóng băng.

Nguyên lý chính trong bộ trao đổi nhiệt nước-nước là cung cấp bề mặt truyền nhiệt lớn cho hai mạch chất lỏng trong khi vẫn giữ cả hai chất lỏng tách biệt khỏi nhau và không trộn lẫn vào nhau. Điều này đạt được bằng cách lắp ráp các tấm kim loại truyền nhiệt cạnh nhau với khoảng cách hẹp giữa các tấm để tạo đường dẫn cho chất lỏng ở mỗi bên của các tấm. Các cạnh của các tấm được bịt kín để ngăn chất lỏng trộn lẫn vào nhau hoặc rò rỉ ra khỏi các mạch. Chất lỏng được dẫn vào đúng khoảng không giữa các tấm thông qua đầu vào và đầu ra của mỗi mạch chất lỏng.

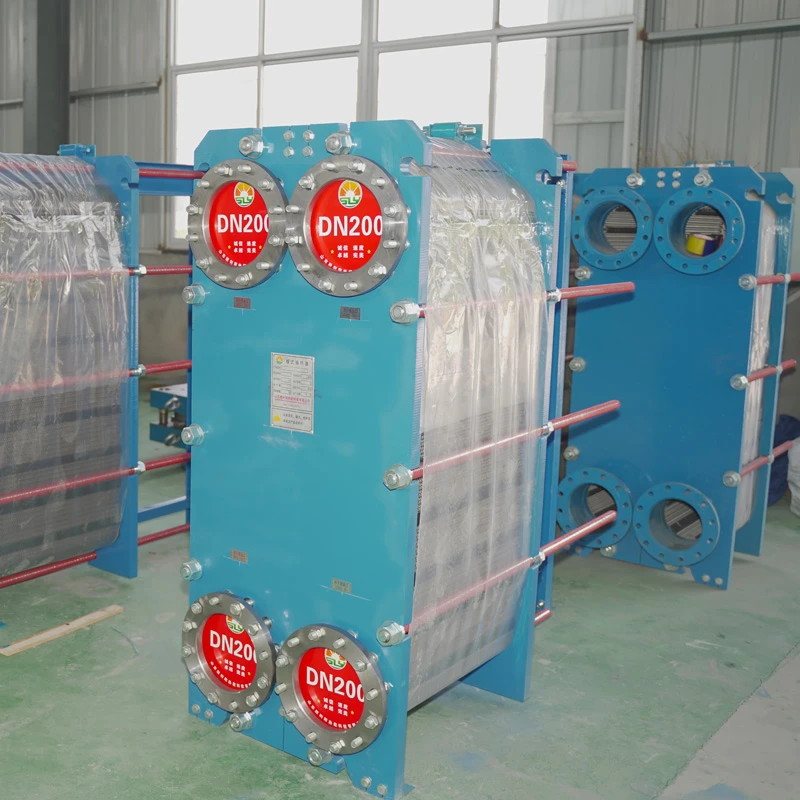

Có hai loại bộ trao đổi nhiệt nước-nước chính thường được sử dụng cho các ứng dụng làm mát thiết bị điện tử công suất – bộ trao đổi nhiệt hàn và bộ trao đổi nhiệt có gioăng. Bộ trao đổi nhiệt hàn là bộ trao đổi nhiệt được bịt kín vĩnh viễn bao gồm các tấm trao đổi nhiệt được hàn lại với nhau. Có nhiều vật liệu khác nhau được sử dụng để hàn cũng như cho các tấm cho các ứng dụng và chất lỏng khác nhau. Trong bộ trao đổi nhiệt loại có gioăng, các tấm được lắp ráp với các gioăng đàn hồi giữa các tấm và được ép lại với nhau bằng các tấm phủ ở mỗi đầu giữ chặt các chồng bằng bu lông và đai ốc siết chặt.

Bộ trao đổi nhiệt dạng tấm hàn (BPHE) là thiết bị nhỏ gọn, hiệu quả và đa năng được sử dụng để truyền nhiệt từ chất lỏng này sang chất lỏng khác. Sau đây là một số ứng dụng và cách sử dụng phổ biến của bộ trao đổi nhiệt dạng tấm hàn:

Hệ thống HVAC:BPHE được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC) để truyền nhiệt giữa các mặt nóng và lạnh của hệ thống. Chúng đặc biệt hữu ích cho các ứng dụng làm mát, chẳng hạn như điều hòa không khí, vì chúng có thể xử lý chênh lệch nhiệt độ cao và cung cấp hiệu suất nhiệt tốt.

Quy trình công nghiệp:BPHE được sử dụng trong nhiều quy trình công nghiệp đòi hỏi truyền nhiệt. Chúng đặc biệt hữu ích trong các ứng dụng liên quan đến chất lỏng ăn mòn hoặc nhớt, vì chúng có thể chịu được áp suất và nhiệt độ cao liên quan đến các quy trình này.

Làm lạnh:BPHE được sử dụng trong hệ thống làm lạnh để truyền nhiệt giữa chất làm lạnh và môi trường làm mát. Chúng đặc biệt hữu ích trong các hệ thống làm lạnh nhỏ gọn, chẳng hạn như hệ thống được sử dụng trong các thiết bị nhỏ hoặc điều hòa không khí ô tô.

Năng lượng tái tạo:BPHE được sử dụng trong nhiều hệ thống năng lượng tái tạo, chẳng hạn như hệ thống nước nóng năng lượng mặt trời và máy bơm nhiệt địa nhiệt, để truyền nhiệt giữa nguồn năng lượng và hệ thống lưu trữ hoặc phân phối nhiệt.

Chế biến thực phẩm và đồ uống:BPHE được sử dụng trong ngành thực phẩm và đồ uống để làm nóng hoặc làm mát chất lỏng trong quá trình sản xuất. Chúng đặc biệt hữu ích để làm nóng hoặc làm mát chất lỏng nhớt, chẳng hạn như sữa hoặc xi-rô, vì chúng có thể cung cấp diện tích bề mặt lớn để truyền nhiệt.

Bộ trao đổi nhiệt dạng tấm hàn đóng vai trò quan trọng trong nhiều hệ thống công nghiệp, nhưng do cơ chế hoạt động và môi trường làm việc phức tạp nên chúng thường đi kèm với mức tiêu thụ năng lượng cao. Do đó, làm thế nào để giảm mức tiêu thụ năng lượng và nâng cao hiệu quả sử dụng năng lượng đã trở thành vấn đề cấp bách cần giải quyết.

Tối ưu hóa lưu lượng và vận tốc dòng chảy của chất lỏng là một biện pháp hiệu quả để giảm mức tiêu thụ năng lượng. Bằng cách thiết kế hợp lý các đường ống và van để đảm bảo chất lỏng duy trì vận tốc dòng chảy và tốc độ dòng chảy thích hợp bên trong bộ trao đổi nhiệt, không chỉ có thể cải thiện hiệu suất truyền nhiệt mà còn giảm mức tiêu thụ năng lượng. Đồng thời, việc kiểm tra và vệ sinh đường ống thường xuyên để ngăn ngừa tắc nghẽn và bám bẩn cũng là chìa khóa để duy trì dòng chảy trơn tru của chất lỏng.

Lựa chọn vật liệu hiệu suất cao và tiết kiệm năng lượng cũng là một cách quan trọng để giảm mức tiêu thụ năng lượng. Vật liệu chất lượng cao không chỉ có thể cải thiện hiệu suất truyền nhiệt của bộ trao đổi nhiệt mà còn kéo dài tuổi thọ của nó. Khi lựa chọn vật liệu, các yếu tố như độ dẫn nhiệt, khả năng chống ăn mòn và độ bền cơ học cần được xem xét toàn diện để đảm bảo bộ trao đổi nhiệt vẫn có thể hoạt động ổn định trong môi trường khắc nghiệt như nhiệt độ cao và áp suất cao.

Tối ưu hóa chế độ vận hành cũng là chìa khóa để giảm mức tiêu thụ năng lượng. Người vận hành nên nắm rõ đặc tính hiệu suất và quy tắc vận hành của bộ trao đổi nhiệt, điều chỉnh các thông số vận hành theo nhu cầu thực tế, tránh tiêu thụ năng lượng không cần thiết. Đồng thời, thiết lập hệ thống bảo trì khoa học để thường xuyên kiểm tra và sửa chữa bộ trao đổi nhiệt, đảm bảo bộ trao đổi nhiệt luôn trong tình trạng hoạt động tốt nhất.
